雨水利用 > 雨水取水装置(地下埋設型)

雨水取水装置(地下埋設型)

雨水取水装置:地下埋設型フィルター WFFシリーズ

複数の樋からの雨水をまとめて集水 雨水コレクターWFF

雨水貯留浸透施設への目詰まり防止にも有効

トイが複数ある施設などには、地下埋設型雨水コレクターが最適です。取水原理は、トイ設置型(地上設置型)と同様に水が表面に付着して流れるという性質を利用しています。また雨水貯留浸透施設のプレフィルターとして使用すると、浸透施設への目詰まりを防止できます。

駒王中学校、洗足学園ビオトープ、都営住宅(白髭)、その他多数実施例があります。


複数の樋からの雨水をまとめて集水するので施工が簡単!!

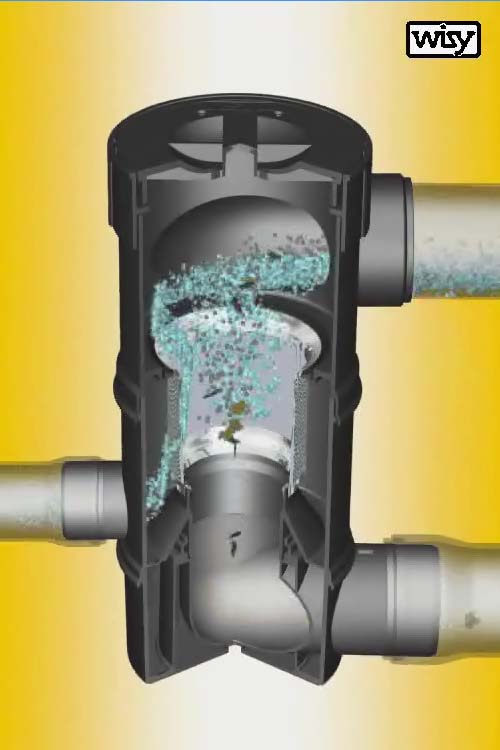

雨水コレクターWFFの構造


から流入させて、水の減勢させて、水を内部のフィルターの上部から落下させています。

WFFフィルタ断面図(WFF100フィルター)

ろ過水出口→
80%取水

←雨水流入口

←ゴミ、一部通過水出口



雨水コレクターWFFのサイズ

WFFフィルターは3種類あります。

タイプ

雨水流入口

ろ過水出口

ゴミ、通過水出口

メッシュサイズ

WFF100

DIN100

DIN100

DIN100

0.28mm間隔

WFF150

DIN150

DIN100

DIN150

0.28mm間隔

WFF300

DIN300

DIN200

DIN300

0.38mm間隔

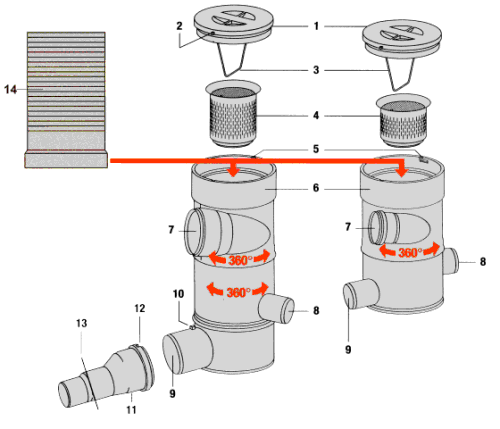

WFFフィルター蓋およびかさ上げパーツ

WFF150(蓋を除く)

WFF100(蓋を除く)

DINとJISパイプの外径の相違
WFFフィルターは、DIN規格のためJISのパイプはそのまま取り付けることは出来ません。

DIN規格

JIS規格

DIN100

110mm(4mmJISより小さい)

JIS

114mm

DIN150

160mm(5mmより小さい)

JIS

165mm

DIN200

200mm

JIS

216mm

DIN300

315mm

JIS



このため、当社ではドイツ製パイプにフランジ継手をつけてアダプターとしています。
(フランジ継手を使用せずあぶってつなげる事例は多い)

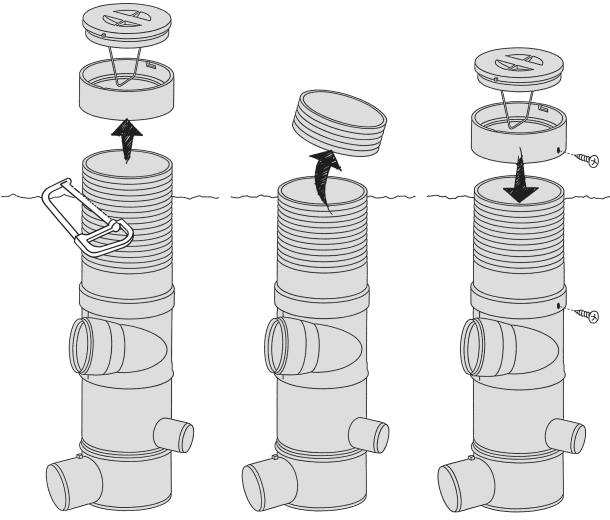

かさ上げパイプ50cm(無料)がついています。所定の高さで切断し付属のビスで固定してください。

WFF150(左側)については、図の3箇所で360度回転します。WFF100、WFF300については雨水流入口部分が回転します。

WFF300については、上部300mmから雨水が流入し、200mmろ加水は200mm(WFF100同様回転します。)、底から300mmでゴミや一部水が流出する形状となっています。

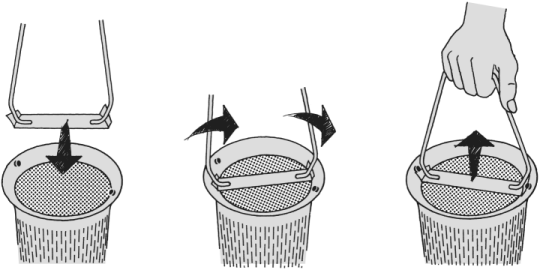

清掃は付属のレバーを内部のフィルター装置に、ひっかけて取り出してください。清掃は、半年に一度行ってください。なお、ビルなどの建設当初は、コンクリートからでる石灰分が再結晶化する可能性がありますので、早い時期にフィルターの状況を確認してください。スケールとして固まっていた場合は、酸性の洗剤に浸すと比較的簡単に取り除けます。



フィルター装置の下部に設置するゴミとり籠をオプションとして用意しております。下水道に配管せずに、雨水を貯留浸透させる場合、大きなゴミをこの籠に貯めて、浸透施設の目詰まりを防止する効果があるます。

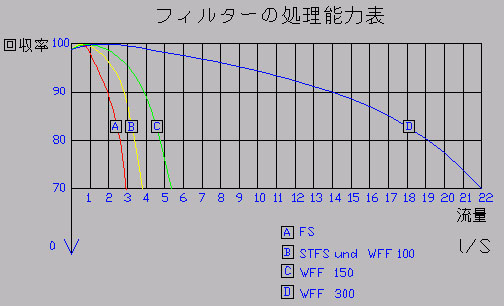

雨水コレクターWFFの性能表

BがWFF100、CがWFF150、DがWFF300です。
回収率90%の数値として、WFF100は、3リットル/秒で90%、WFF150は、4リットル/秒、WFF300は、14L/秒となっています。なお、微生物膜がはり回収性能は落ちてきますので、半年に一度は清掃することをお願いしております。また計画にあたっては、汚れによる性能の低下を見込んで、多めに設置することおすすめします。なお、回収率は現場条件によってことなります。

使用上の注意:
本製品は基本的には屋外、地下に埋設して使用する装置です。水が、本装置よりあふれること考慮して、問題にならない場所でお使いいただくか、万全の対応装置をとるようお願いいたします。なお、規模の大きいプロジェクトの場合など施設に特殊性がある場合は、サンプル品を貸し出すことも可能です。ご相談ください。なお、弊社は、本製品の利用にともなういかなる2次被害については一切責任を負いません。あらかじめご了解の上、ご注文ください。

 地下埋設型雨水取水装置WFF300をご注文の場合は、弊社までお問い合わせください。

WFF100、WFF150は納期約1ヶ月、WFF300は納期約2ヶ月かかることがございます。
